产品名称： Z15X内螺纹暗杆楔式软密封闸阀 产品简介： 内螺纹暗杆楔式软密封闸阔，利用弹性用板受力产生的徽量变形的补偿作用来达到良好的密封效果。使用时介质工作压力不大于1.6MPa，温度不高于80℃。可广泛应用于建筑、食品、医药、化工能源、给排水等行... |
内螺纹暗杆楔式软密封闸阔，利用弹性用板受力产生的徽量变形的补偿作用来达到良好的密封效果。使用时介质工作压力不大于1.6MPa，温度不高于80℃。可广泛应用于建筑、食品、医药、化工能源、给排水等行业，在管路和设备上作为截流之用。
●主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 球墨铸铁、黄铜 |
| 闸板 | 黄铜 |
| 阀杆 | 黄铜 |
| 型号 |
公称压力 （Mpa） |
试验压力 |
适用温度 （℃） |
适用介质 | |
|
强度（水） （Mpa） |
密封（水） （Mpa） |
||||
| Z15X-16Q | 1.6 | 2.4 | 0.5-0.7 | ≤80 |
水、油、气等 非腐蚀介质 |
执行标准：
设计标准 GB/T8464
内螺栓连接 GB/T7307
结构长度符合 GB/T 12221
试验标准参照 GB/T 13927

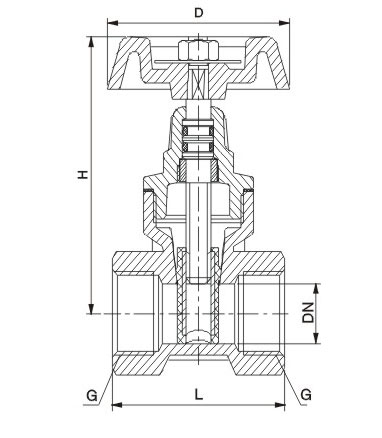

| 型号 | 公称直径DN | L | G | J | D | |
| mm | in | |||||
| Z15X-16Q | 15 | 1/2 | 50 | G1/2 | 69 | 53 |
| 20 | 3/4 | 60 | G3/4 | 78.5 | 53 | |
| 25 | 1 | 65 | G1 | 89 | 59 | |
| 32 | 1 1/4 | 75 | G1 1/4 | 102 | 71 | |
| 40 | 1 1/2 | 85 | G1 1/2 | 116 | 78 | |
| 50 | 2 | 95 | G2 | 133 | 78 | |
| 备注：H值仅供参考，以实物实测尺寸为准。 | ||||||
