产品名称： SGJM744X液压角式快开排泥阀 产品简介： 安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。 本产品由液压缸和角式截止阀组合而成，液压缸内动力带动阀辫升降，使阀体通道开或闭，以达到流体通断。 液压缸的活塞密封件为优质橡胶，其... |

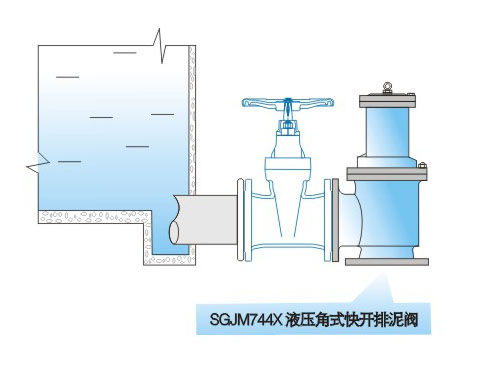

安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
本产品由液压缸和角式截止阀组合而成，液压缸内动力带动阀辫升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为优质橡胶，其密封性能好，经久耐用。阀辫与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
●主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 灰铸铁、球墨铸铁 |
| 阀杆、缸体、紧固件 | 不锈钢 |
| 阀辫 | 球墨铸铁 |
| 密封圈 | 橡胶 |
| 公称压力 （Mpa） |
1.0 | |
| 试验压力 （Mpa） |
壳体 | 1.5 |
| 密封 | 1.1 | |
| 工作压力（Mpa） | 1.0 | |
| 适用介质 | 清水、气 | |
| 适用温度（℃） | ≤80 | |
执行标准：
法兰连接符合 GB/T17241.6-1998
压力试验 GB/13927-92
|

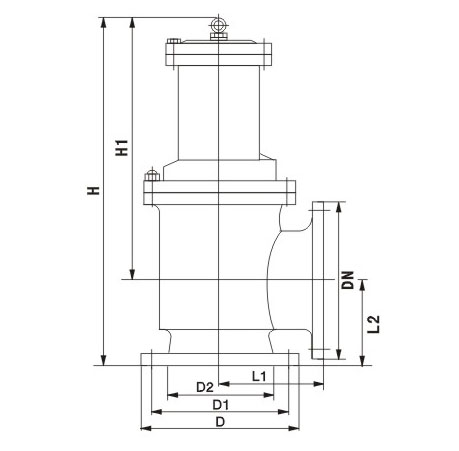

公称直径 DN |
D | D1 | D2 | 尺寸（mm） |
接管螺纹 G |
|||
| mm | in | H | L1 | L2 | ||||
| 80 | 3 | 200 | 160 | 132 | 480 | 135 | 125 | 1/2" |
| 100 | 4 | 220 | 180 | 156 | 500 | 145 | 125 | 1/2" |
| 150 | 5 | 285 | 240 | 211 | 620 | 175 | 145 | 1/2" |
| 200 | 6 | 340 | 295 | 266 | 735 | 225 | 185 | 1/2" |
| 250 | 8 | 395 | 350 | 319 | 805 | 260 | 205 | 1/2" |
| 300 | 10 | 445 | 400 | 370 | 940 | 280 | 245 | 3/4" |
| 350 | 12 | 505 | 460 | 429 | 1100 | 305 | 270 | 3/4" |
| 400 | 14 | 565 | 515 | 480 | 1200 | 340 | 310 | 1" |
