法兰闸阀

产品介绍

产品名称：
法兰闸阀
产品简介：
1、结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。 2、密封面采用不锈钢和硬质合金，使用寿命长。 3、采用柔性石墨填料，密封可靠，操作轻便灵活。 4、驱动方式手动、电动、气动...

福建省沈高阀门制造有限公司
生产基地：福建省南安市仑苍镇高新科技园区
营销中心：广东省佛山市南庄镇堤田工业区
联系电话：0595-29880666
传真号码：0595-86181291
公司网址：http://www.sgfm168.com

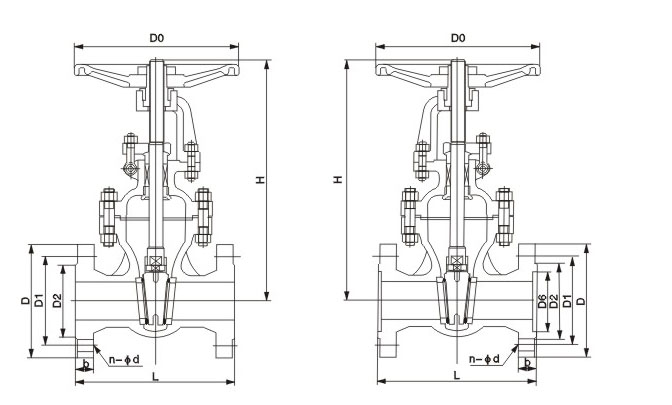

1.6Mpa	mm	in	L	D	D1	D2	B	n-Φd	H	DO
凸面法兰 RF Z41H-16C Z40H Z40Y Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	1/2	130	95	65	45	14	4-Φ14	170	120
	20	1/3	150	105	75	55	14	4-Φ14	190	140
	25	1	160	115	85	65	14	4-Φ14	205	160
	32	1 1/4	180	135	100	78	16	4-Φ18	270	180
	40	1 1/2	200	145	110	85	16	4-Φ18	310	200
	50	2	250	160	125	100	16	4-Φ18	358	240
	65	2 1/2	265	180	145	120	18	4-Φ18	373	240
	80	3	280	195	160	135	20	8-Φ18	435	280
	100	4	300	215	180	155	20	8-Φ18	500	300
	125	5	325	245	210	185	22	8-Φ18	614	320
	150	6	350	280	240	210	24	8-Φ23	674	320
	200	8	400	335	295	265	26	12-Φ23	818	400
	250	10	450	405	355	320	30	12-Φ25	969	450
	300	12	500	460	410	375	30	12-Φ25	1145	500
	350	14	550	520	470	435	34	16-Φ25	1280	500
	400	16	600	580	525	485	36	16-Φ30	1452	560
	450	18	650	640	585	545	40	20-Φ30	1541	600
	500	20	700	705	650	608	44	20-Φ34	1676	640
	600	24	800	840	770	718	48	20-Φ41	1874	720
	700	28	900	910	840	788	50	24-Φ41	2083	800
	800	32	1000	1020	950	898	52	24-Φ41	2400	950
	900	36	1100	1120	1050	998	54	28-Φ41	2950	1000
	1000	40	1200	1255	1170	1110	56	28-Φ48	3245	1000
	1200	48	1015	1485	1390	1325	58	32-Φ54	4110	1000

2.5Mpa	mm	in	L	D	D1	D2	B	n-Φd	H	DO
凸面法兰 RF Z41H-25C Z40H Z40Y Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 25C 25P 25R 25I	15	1/2	130	95	65	45	16	4-Φ14	172	120
	20	1/3	150	105	75	55	16	4-Φ14	191	140
	25	1	160	115	85	65	16	4-Φ14	205	160
	32	1 1/4	180	135	100	78	18	4-Φ18	270	180
	40	1 1/2	200	145	110	85	18	4-Φ18	300	200
	50	2	250	160	125	100	20	4-Φ18	357	240
	65	2 1/2	265	180	145	120	22	8-Φ18	376	240
	80	3	280	195	160	135	22	8-Φ18	434	280
	100	4	300	230	190	160	24	8-Φ23	502	300
	125	5	325	270	220	188	28	8-Φ25	613	320
	150	6	350	300	250	218	30	8-Φ25	675	320
	200	8	400	360	310	278	34	12-Φ25	819	400
	250	10	450	425	370	332	36	12-Φ30	968	450
	300	12	500	485	430	390	40	16-Φ30	1144	500
	350	14	550	550	490	448	44	16-Φ34	1280	500
	400	16	600	610	550	505	48	16-Φ34	1451	560
	450	18	650	660	600	555	50	20-Φ34	1542	600
	500	20	700	730	660	610	52	20-Φ41	1678	640
	600	24	800	840	770	718	56	20-Φ41	1875	720
	700	28	900	955	875	815	60	24-Φ28	2082	800
	800	32	1000	1070	990	930	64	24-Φ28	2403	950
	900	36	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	40	1200	1305	1210	1140	68	28-Φ58	3244	1000
	1200	48	1015	1525	1420	1350	72	32-Φ58	4100	1000
