产品名称： QB2双口排气阀 产品简介： 该阀适用于工作温度≤80℃的水介质管路上，安装于水平管路的最高点，以排除管路内的气体且当在管路内出现负压时吸入空气，以免管路破坏。 双口排气阔有大口，小口两腔，大口腔可大量排气，吸气，... |
该阀适用于工作温度≤80℃的水介质管路上，安装于水平管路的最高点，以排除管路内的气体且当在管路内出现负压时吸入空气，以免管路破坏。
双口排气阔有大口，小口两腔，大口腔可大量排气，吸气，小口腔可在管路内满水的情况下小量排气吸气，其功能主要用来防止停泵时管路内产生负压，导致管路破坏。
●主要零件材料
| 零件名称 | 材质 |
| 阀体、阀盖 | 灰铸铁、球墨铸铁 |
| 阀杆 | 2Cr13 |
| 排气嘴 密封垫 | 丁晴橡胶NBR |
|
公称压力 （Mpa） |
1.0 | |
|
试验压力 （Mpa） |
壳体 | 1.5 |
| 密封 | 1.1 | |
| 工作压力（Mpa） | 1.0 | |
| 适用介质 | 水 | |
| 适用温度（℃） | ≤80 | |

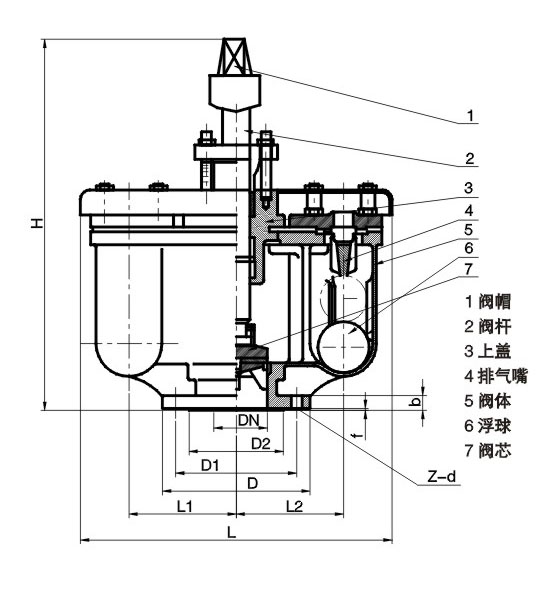

| DN/mm | in | PN/Mpa | D | D1 | D2 | b | f | L | L1 | L2 | H | Z-d |
| 200 | 8 | 1.0 | 340 | 295 | 266 | 20 | 3 | 692 | 220 | 220 | 700 | 8-Φ23 |
| 150 | 6 | 1.0 | 285 | 240 | 211 | 19 | 3 | 692 | 220 | 220 | 618 | 8-Φ23 |
| 100 | 4 | 1.0 | 220 | 180 | 156 | 19 | 3 | 548 | 173 | 173 | 532 | 8-Φ19 |
| 80 | 3 | 1.0 | 200 | 160 | 132 | 19 | 3 | 504 | 157 | 157 | 459 | 8-Φ19 |
| 50 | 2 | 1.0 | 165 | 125 | 99 | 19 | 3 | 472 | 145 | 145 | 452 | 4-Φ19 |
