产品介绍
.jpg) |
产品名称： Z41X(RRHX)明杆弹性座封闸阀 产品简介： 弹性座封闸阀，利用弹性闸板受力时产生的微量变形的补偿作用，来达到良好的密封效果，使用时介质温度不高于80℃。可广泛应用于建筑、食品、化工能源、给排水等行业，在管路和设备上作为调节和截流之用。 &... |
弹性座封闸阀，利用弹性闸板受力时产生的微量变形的补偿作用，来达到良好的密封效果，使用时介质温度不高于80℃。可广泛应用于建筑、食品、化工能源、给排水等行业，在管路和设备上作为调节和截流之用。
●主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 球墨铸铁 |
| 阀杆 | 不锈钢 |
| 闸板 | 球墨铸铁、丁晴橡胶 |
| 填料 | 丁晴橡胶 |
| 型号 | 公称压力 （Mpa） |
试验压力 | 适用温度 （℃） |
适用介质 | |
| 强度（水） （Mpa） |
密封（水） （Mpa） |
||||
| Z41X | 1.0 | 1.5 | 1.1 | ≤80 | 水、油品等 |
| 1.6 | 2.4 | 1.8 | |||
执行标准：设计标准参照CJ/T216-2005
法兰连接符合 GB/T17241.6
结构长度符合 GB/12221
试验标准参照 GB13927
| 型号 | 公称直径 DN |
L | H | D | D1 | D2 | b | f | Z-Φd | ||||||
| mm | in | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| Z41X(RRHX) -10/16Q |
50 | 2 | 178 | 330 | 165 | 125 | 99 | 19 | 3 | 4-19 | |||||
| 65 | 2 1/2 | 190 | 340 | 185 | 145 | 118 | 19 | 3 | 4-19 | ||||||
| 80 | 3 | 203 | 380 | 200 | 160 | 132 | 19 | 3 | 8-19 | ||||||
| 100 | 4 | 229 | 470 | 220 | 180 | 156 | 19 | 3 | 8-19 | ||||||
| 125 | 5 | 254 | 490 | 250 | 210 | 184 | 19 | 3 | 8-19 | ||||||
| 150 | 6 | 267 | 580 | 285 | 240 | 211 | 19 | 3 | 8-23 | ||||||
| 200 | 8 | 292 | 780 | 340 | 295 | 266 | 20 | 3 | 8-23 | 12-23 | |||||
| 250 | 10 | 330 | 960 | 395 | 405 | 350 | 355 | 319 | 22 | 3 | 12-23 | 12-28 | |||
| 300 | 12 | 356 | 1075 | 445 | 460 | 400 | 410 | 370 | 24.5 | 4 | 12-23 | 12-28 | |||
| 350 | 14 | 381 | 1185 | 505 | 520 | 480 | 470 | 429 | 24.5 | 26.5 | 4 | 16-23 | 16-28 | ||
| 400 | 16 | 406 | 1290 | 565 | 580 | 515 | 525 | 480 | 24.5 | 28 | 4 | 16-28 | 16-31 | ||
| 450 | 18 | 432 | 1480 | 615 | 640 | 565 | 585 | 530 | 548 | 25.5 | 30 | 4 | 20-28 | 20-31 | |
备注：结构长度L为国标GB/T12221系列，如需要JB97 标准的请订货时注明，另H值仅供参考，以实物实际尺寸为标准。

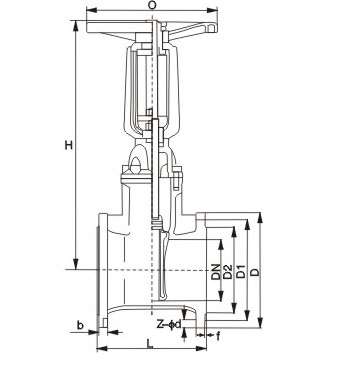

明杆弹性座封闸阀-2.jpg)
