SGJD745X隔膜式多功能水泵控制阀 产品名称：
SGJD745X隔膜式多功能水泵控制阀
产品简介：
安装在有高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质侧流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。 1、消除水锤...

安装在有高层建筑给水系统以及其它给水系统的水泵出口管道上，防止介质侧流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。
1、消除水锤效果好，将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便，只需操作水泵电机启闭按扭，阀门即按照水泵操作规视程现自动开闭。
3、节能效果好，阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

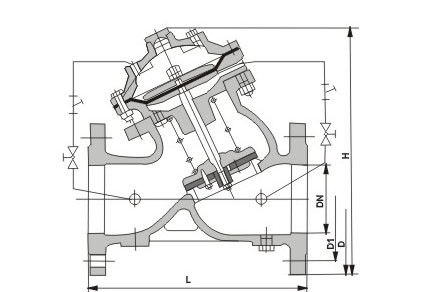

公称直径
DN		 L D D1 n-d H
mm in 1.0 1.6 2.5 1.0 1.6 2.5 1.0 1.6 2.5
50 2 203 165 165 165 125 125 125 4-18 4-18 4-18 293
65 2 1/2 216 185 185 185 145 145 145 4-18 4-18 8-18 328
80 3 241 200 200 200 160 160 160 8-18 8-18 8-18 364
100 4 292 220 220 236 180 180 190 8-18 8-18 8-22 418
125 5 330 250 250 270 210 210 220 8-18 8-18 8-22 481
150 6 356 285 285 300 240 240 250 8-22 8-22 8-26 543
200 8 457 340 340 360 295 295 310 8-22 12-22 12-26 673
250 10 533 395 405 425 350 355 370 12-22 12-26 12-26 792
300 12 610 445 460 485 400 410 430 12-22 12-26 12-30 927
350 14 686 505 520 555 460 470 490 16-22 16-26 16-30 957
公称直径
DN		 L D D1 n-d H
mm in 1.0 1.6 2.5 1.0 1.6 2.5 1.0 1.6 2.5
400 16 762 585 580 620 515 525 550 16-26 16-30 16-33 1188
450 18 864 615 640 670 565 585 600 20-26 20-30 16-36 1218
500 20 914 670 715 730 620 650 660 20-26 20-33 20-36 1256
600 24 1000 780 840 845 725 770 770 20-30 20-36 20-39 1600
700 28 1100 895 910 980 840 840 875 24-30 24-36 24-42 1750
800 32 1300 1015 1025 1085 950 950 990 24-33 24-39 24-48 1900
900 36 1400 1115 1125   1050 1050   28-33 28-39   2100
1000 40 1450 1230 1485   1160 1170   28-36 28-42   2400
1200 48   1455     1380     32-39     2860
1400 56   1675     1530     36-42     3200

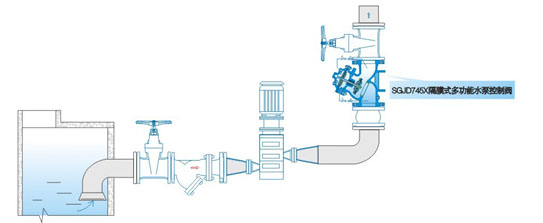

备注：安装示意图中弹性座封闸阀或蝶阀任选，建议≥DN350选蝶阀。H值仅供参考，以实物实际尺寸为准。

SGJD745X隔膜式多功能水泵控制阀
