产品名称： SGHS41X-16防污隔断阀 产品简介： SGHS41X-16防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。油两个串联的止回阀和过滤部分组成，密封严密，确保介质无一点回流，安全可靠... |
SGHS41X-16防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。油两个串联的止回阀和过滤部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。

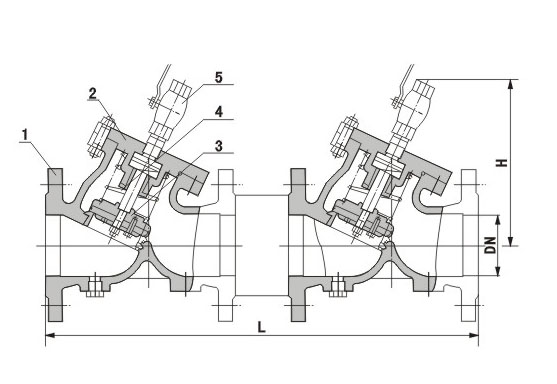

| 序号 | 零部件名称 | 材质 |
| 1 | 阀体 | 铸铁、球墨铸铁、铸钢 |
| 2 | 阀盖 | 铸铁、球墨铸铁、铸钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钡钢 |
| 5 | 放污阀 | 黄铜 |
公称压力:1.0-2.5MPa
公称通径:50-600mm
适用介质:水
适用温度:0-80℃
法兰标准:GB/T17241.6 GB/T9113
试验标准:GB/T13927 API598
| mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| in | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
