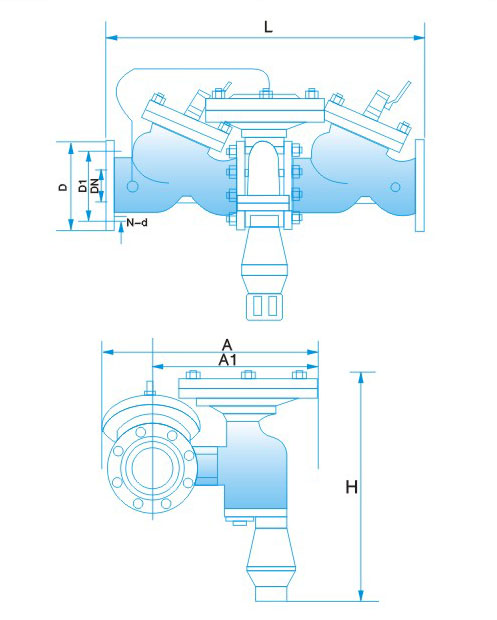

SGHP41X-16倒流防止器由两个止回阀加装一个压差自动排水装置串联而成，起防止回流作用。

●工作原理

1、正常供水:
a.清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压引管进入排水器膜上腔，而隔膜下与第一级止回阀出口(第二级止回阀进口）相通，由液压力作用推动阀瓣下移，排水器关闭，侧流防止器正常供水。
b.当阀后管路无用户，水静止。如进口压力保持不变，与前后存在压盖，排水器仍呈关闭状态。
C.如进口压力下降，其前后压盖下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定压差值时，排水器又关闭。
2、密封故障时:
倒流防止器之后管网压力升高，超过阀前进出口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，
不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀
同时密封破坏，由于第二级止回阀倒流回的高压水已泄压，故不会倒流回第一级止回阀。
3、如供水过程中供水压力不断下降则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器
完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。
