H44旋启式止回阀 产品名称：
H44旋启式止回阀
产品简介：
H44旋启式止回阀

H44旋启式止回阀

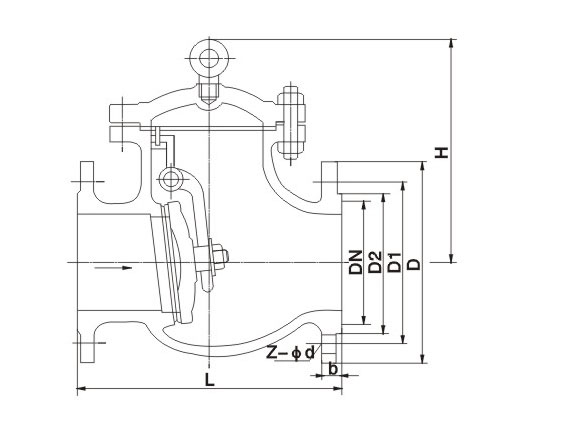

1.6Mpa mm in L D D1 D2 b n-Φd H
凸面法兰
RF
H44H
H44W
H44Y
H44N
16C
16P
16R
16I		 50 2 230 160 125 100 16 4-Φ18 135
65 2 1/2 290 180 145 120 18 4-Φ18 142
80 3 310 195 160 135 20 8-Φ18 165
100 4 350 215 180 155 20 8-Φ18 180
125 5 400 245 210 185 22 8-Φ18 210
150 6 480 280 240 210 24 8-Φ23 233
200 8 550 335 295 265 26 12-Φ23 304
250 10 650 405 355 320 30 12-Φ25 348
300 12 750 460 410 375 30 12-Φ25 390
350 14 850 520 470 435 34 16-Φ25 430
400 16 950 580 525 485 36 16-Φ30 468
500 20 1150 705 650 608 44 20-Φ34 525
600 24 1350 840 770 718 48 20-Φ41 /
700 28 1450 910 840 788 50 24-Φ41 /
800 32 1650 1020 950 898 52 24-Φ41 /
2.5Mpa 50 2 230 160 125 100 20 4-Φ18 160
凸面法兰
RF
H44H
H44W
H44Y
H44N
25
25P
25R
25I		 65 2 1/2 290 180 145 120 22 8-Φ18 175
80 3 310 195 160 135 22 8-Φ18 185
100 4 350 230 190 160 24 8-Φ23 220
125 5 400 270 220 188 28 8-Φ25 248
150 6 480 300 250 218 30 8-Φ25 276
200 8 550 360 310 278 34 12-Φ25 350
250 10 650 425 370 332 36 12-Φ30 410
300 12 750 485 430 390 40 16-Φ30 430
350 14 850 550 490 448 44 16-Φ34 518
400 16 950 610 550 505 48 16-Φ34 560
500 20 1150 730 660 610 52 20-Φ41 618
600 24 1350 840 770 718 48 20-Φ41 /
700 28 1450 910 840 788 50 24-Φ41 /
800 32 1650 1020 950 898 52 24-Φ41 /

H44旋启式止回阀
