产品名称： H71X、H76X-10/16对夹式消声止回阀 产品简介： H71X-10/16对夹式消声止回阀主要安装于水泵出口。本阀由阀体、阀座、阀瓣、阀杆、弹簧等组成。当进水端压力大于出口和弹簧压力时，阀门开启；当水泵停转时，在弹簧预张力作用下，阀瓣在水头回落线快... |

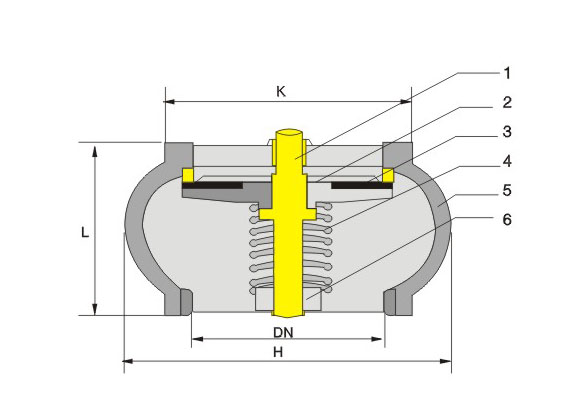

H71X-10/16对夹式消声止回阀主要安装于水泵出口。本阀由阀体、阀座、阀瓣、阀杆、弹簧等组成。当进水端压力大于出口和弹簧压力时，阀门开启；当水泵停转时，在弹簧预张力作用下，阀瓣在水头回落线快速关闭，极短的阀瓣开度有效的预防水锤形成、消除噪音。本阀是目前采用较多的逆止类阀门。
| 公称压力（Mpa） | 1 | 1.6 | 2.5 | |
| 测试压力（Mpa） | 1.5 | 2.4 | 2.75 | |
|
开启压力 （Mpa） |
垂直向上 | ≤0.04 | ||
| 水平横向 | ≤0.03 | |||
| 工作温度 | 0≤80℃ | |||
| 适用介质 | 清水 | |||
|
公称直径 DN |
mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| in | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
|
H71X 10、16、25 |
L（mm） | 65 | 70 | 85 | 95 | 105 | 130 | 150 | 180 | 220 | 260 |
| D（mm） | 140 | 150 | 175 | 180 | 210 | 240 | 270 | 320 | 400 | 430 |
