产品名称： HH49X型微阻缓闭式止回阀 产品简介： 本阀是安装于管路中或水泵出口处用千泵停机时防止管路中压差水锤冲击水泵侧转的安全装置。具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、使用寿命长、有较好节能效果等特点。 适用于给... |

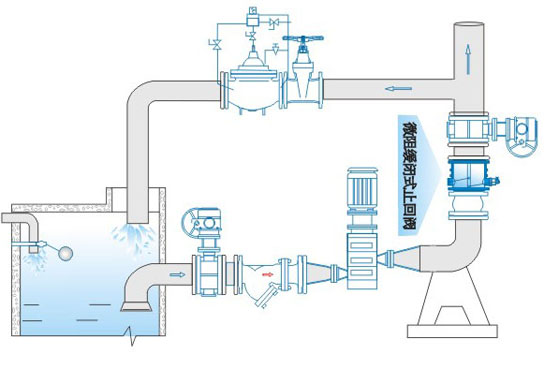

本阀是安装于管路中或水泵出口处用千泵停机时防止管路中压差水锤冲击水泵侧转的安全装置。具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、使用寿命长、有较好节能效果等特点。
适用于给排水、消防、暖通等系统的有关管路或泵出口处防止介质侧流所产生的水锤对泵与管路的损害，形成消声效果。
| 零件名称 | 材质 |
| 阀体 | 铸铁、铸铜 |
| 阀瓣 | 铸铜、不锈钢 |
| 阀杆、油缸、油塞 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 阀座 | 丁晴橡胶 |
|
公称压力 （Mpa） |
1.0 | 1.6 | |
|
试验压力 （Mpa） |
壳体强度 | 1.5 | 2.4 |
| 密封性能 | 1.1 | 1.76 | |
| 工作温度（℃） | 0-80℃ | ||
| 适用介质 | 渍水、污水、海水 | ||
| 缓闭时间（S） | 0-60 | ||
执行标准：
设计与制造：GB/T 12238 JB/T5299
结构长度： GB12221
试验与检验： GB/T13927
法兰尺寸： GB/T17241.6
|

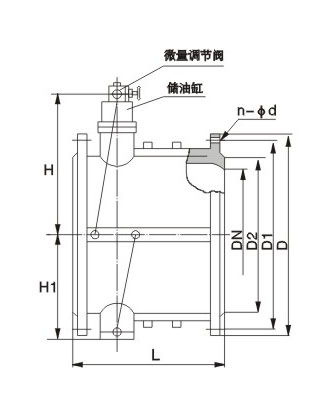

公称直径 DN |
L | D | D1 | D2 | b | H | H1 | n-Φd | |
| mm | in | ||||||||
| 50 | 2 | 150 | 165 | 125 | 99 | 19 | 105 | 110 | 4-19 |
| 65 | 2 1/2 | 170 | 185 | 145 | 118 | 19 | 110 | 115 | 4-19 |
| 80 | 3 | 180 | 200 | 160 | 135 | 19 | 115 | 120 | 8-19 |
| 100 | 4 | 190 | 220 | 180 | 156 | 19 | 130 | 228 | 8-19 |
| 150 | 6 | 210 | 285 | 220 | 211 | 19 | 172 | 230 | 8-23 |
| 200 | 8 | 230 | 340 | 295 | 266 | 20 | 210 | 270 | 8-23/12-23 |
| 250 | 10 | 250 | 395/405 | 350/355 | 319 | 22 | 240 | 305 | 12-23/12-28 |
| 300 | 12 | 270 | 445/460 | 400/410 | 370 | 24.5 | 264 | 367 | 12-23/16-28 |
| 350 | 14 | 290 | 505/520 | 460/470 | 429 | 24.5/26.5 | 294 | 422 | 16-23/16-28 |
| 400 | 16 | 310 | 565/580 | 515/525 | 480 | 24.5/28 | 324 | 462 | 16-28/16-31 |
| 450 | 18 | 330 | 615/640 | 565/585 | 530 | 25.5/30 | 351 | 479 | 20-28/20-31 |
| 500 | 20 | 350 | 670/715 | 620/650 | 582 | 26.5/31.5 | 379 | 532 | 20-28/20-34 |
| 600 | 24 | 390 | 780/840 | 725/770 | 682 | 30/36 | 434 | 607 | 20-30/20-37 |
| 700 | 28 | 430 | 895/910 | 840 | 794 | 32.5/39.5 | 491 | 702 | 24-30/24-37 |
| 800 | 32 | 470 | 1015/1025 | 950 | 901 | 35/43 | 549 | 792 | 24-34/24-41 |
| 900 | 36 | 510 | 1115/1125 | 1050 | 1001 | 37.5/46.5 | 600 | 900 | 28-34/28-41 |
| 1000 | 40 | 550 | 1230/1255 | 1160/1170 | 1112 | 40/50 | 655 | 975 | 28-37/28-43 |
| 1200 | 48 | 630 | 1455/1485 | 1380/1390 | 1328 | 45/57 | 770 | 1140 | 32-40/32-49 |
