D41、D341（X/J）软密封蝶阀 产品名称：
D41、D341（X/J）软密封蝶阀
产品简介：
软密封蝶阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。 其主哭特点为: 1、设计新颖、合理、结...

软密封蝶阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。
其主哭特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作矩小，操作方便，省力灵巧。
3、可以任伺位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

公称直径 DN（mm） 50-2000
公称压力 PN（Mpa） 0.6 1.0 1.6
强度试验 0.9 1.5 2.4
试验压力
PN（Mpa）		 密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、螺杆蜗轮传动、气传动、电传动。

D41、D341（X/J）软密封蝶阀

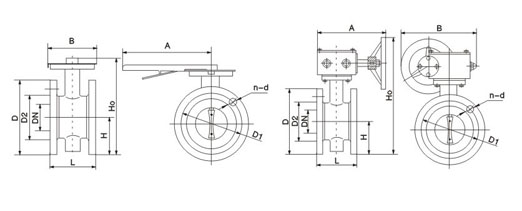

●主要外形尺寸 D41X/J

公称直径
DN		 结构长度
（标准值）		 外形尺寸
（参考值）		 连接尺寸（标准值） 参考
重量
（kg）
0.6Mpa 1.0Mpa 1.6Mpa
mm in L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 238 270 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 8.5
65 21/2 112 92.5 258 270 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 9.5
80 3 114 100 278 270 65 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 11
100 4 127 110 293 270 65 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 15
125 5 140 125 309 310 65 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 21
150 6 140 142.5 336 310 65 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 24

●主要外形尺寸 D341X/J

公称直径
DN		 结构长度
（标准值）		 外形尺寸
（参考值）		 连接尺寸（标准值） 参考
重量
（kg）
0.6Mpa 1.0Mpa 1.6Mpa
mm in L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 13
65 21/2 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 14
80 3 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 15.5
100 4 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 19.5
125 5 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 25.5
150 6 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 28.5
200 8 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 48
250 10 165 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 178 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 190 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 216 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 140
450 18 222 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 180
500 20 229 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 215
600 24 267 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 290
700 28 292 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 560
800 32 318 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 910
900 36 330 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1500
1000 40 410 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1750
1200 48 470 755 1995 850 900 1406 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2180
1400 56 530 910 2310 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 2400
1600 64 600 1030 2595 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 2870
1800 72 670 1140 2810 1100 980 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 3380
2000 80 760 1250 3100 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62 4010

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。法兰螺阀结构长度为标准短系列，如需标准长系列，请订货时注明。
