D373H/F 对夹式多层次金属硬密封蝶阀

产品介绍

产品图片
特点及用途
性能参数

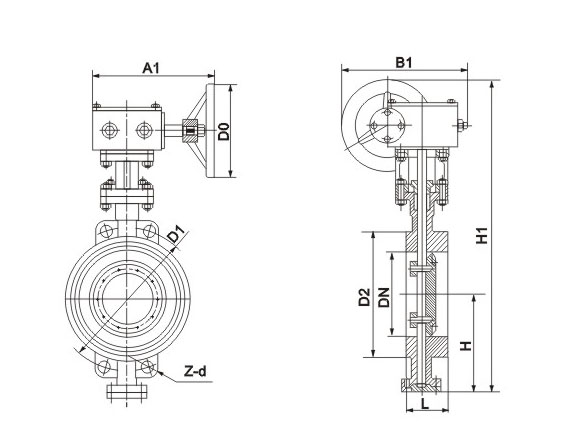

外形尺寸
安装示意图

产品名称：
D373H/F 对夹式多层次金属硬密封蝶阀
产品简介：
软密封蛛阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。其主哭特点为: 1、设计新颖...

软密封蛛阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。
其主哭特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作矩小，操作方便，省力灵巧。
3、可以任伺位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

公称直径 DN（mm） 50-2000

公称压力 PN（Mpa） 0.6 1.0 1.6

强度试验 0.9 1.5 2.4

试验压力
PN（Mpa）密封试验 0.66 1.1 1.76

气密封试验 0.6 0.6 0.6

适用介质空气、水、污水、蒸气、煤气、油品等。

驱动形式手动、螺杆蜗轮传动、气传动、电传动。

公称直径
DN 结构长度
（标准值）外形尺寸
（参考值）连接尺寸（标准值）

H D373H PN0.6Mpa PN1.0Mpa PN1.6Mpa PN2.5Mpa PN4.0Mpa

mm in L H1 A1 B1 D1 Z-d D1 Z-d D1 Z-d D1 Z-d D1 Z-d

50 2 43 112 350 180 200 110 4-14 125 4-18 125 4-18 125 4-18 125 4-18

65 2 1/2 46 115 370 180 200 130 4-14 145 4-18 145 4-18 145 4-18 145 8-18

80 3 64 120 380 180 200 150 4-18 160 8-18 160 8-18 160 8-18 160 8-18

100 4 64 138 420 180 200 170 4-18 180 8-18 180 8-18 190 8-18 180 8-22

125 5 70 164 460 180 200 200 8-18 210 8-18 210 8-18 220 8-18 210 8-26

150 6 76 175 555 270 280 225 8-18 240 8-22 240 8-22 250 8-22 240 8-26

200 8 89 215 780 400 425 280 8-18 295 8-22 295 8-22 310 8-22 295 12-30

250 10 114 243 840 400 425 335 12-18 350 12-22 355 12-22 370 12-22 355 12-33

300 12 114 285 995 450 560 395 12-22 400 12-22 410 12-22 430 12-22 410 16-33

350 14 127 320 1050 450 560 445 12-22 460 16-22 470 16-22 490 16-22 470 16-36

400 16 140 350 1220 535 580 495 16-22 515 16-26 525 16-26 550 16-26 525 16-39

450 18 152 350 1280 535 580 550 16-22 565 20-26 585 20-30 600 20-36 610 20-39

500 20 152 380 1365 535 580 600 20-22 620 20-26 650 20-33 660 20-36 670 20-42

600 24 154 435 1460 570 660 705 20-26 725 20-30 770 20-36 770 20-39

700 28 165 480 1520 750 550 810 24-26 840 24-30 840 24-36 875 24-42

800 32 190 530 1710 750 550 920 24-30 950 24-33 950 24-39 990 24-48

900 36 203 595 1810 750 550 1020 24-30 1050 28-33 1050 28-39 1090 28-48

1000 40 216 650 1900 900 750 1120 28-30 1160 28-36 1170 28-42 1210 28-56

1200 48 254 775 2280 1000 925 1340 32-33 1380 32-39 1390 32-48 1420 32-56

1400 56 279 870 2450 1000 925 1560 36-36 1590 36-42 1590 36-48 1640 36-62

1600 64 318 1000 2730 1000 925 1760 40-36 1820 40-48 1820 40-56 1860 40-62

1800 72 356 1110 3020 1100 980 1970 44-39 2020 44-48 2020 44-56 2070 44-70

2000 80 406 1250 3270 1100 980 2180 48-42 2230 48-48 2230 48-62 2300 48-70

【上一个】【下一个】【返回】

福建省沈高阀门制造有限公司
生产基地：福建省南安市仑苍镇高新科技园区
营销中心：广东省佛山市南庄镇堤田工业区
联系电话：0595-29880666
传真号码：0595-86181291
公司网址：http://www.sgfm168.com
