D343H/F法兰式多层次金属硬密封蝶阀

产品介绍

产品图片
特点及用途
性能参数
外形尺寸
安装示意图

产品名称：
D343H/F法兰式多层次金属硬密封蝶阀
产品简介：
软密封蛛阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。其主哭特点为: 1、设计新颖...

软密封蛛阀适用于温度≤120℃，公称压力≤1.6Mpa的食品、医药、化工、石油、电力、轻纺、造纸筹给排水、气体管道上作调节流量和截流介质的作用。
其主哭特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作矩小，操作方便，省力灵巧。
3、可以任伺位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

公称直径 DN（mm） 50-2000

公称压力 PN（Mpa） 0.6 1.0 1.6

强度试验 0.9 1.5 2.4

试验压力
PN（Mpa）密封试验 0.66 1.1 1.76

气密封试验 0.6 0.6 0.6

适用介质空气、水、污水、蒸气、煤气、油品等。

驱动形式手动、螺杆蜗轮传动、气传动、电传动。

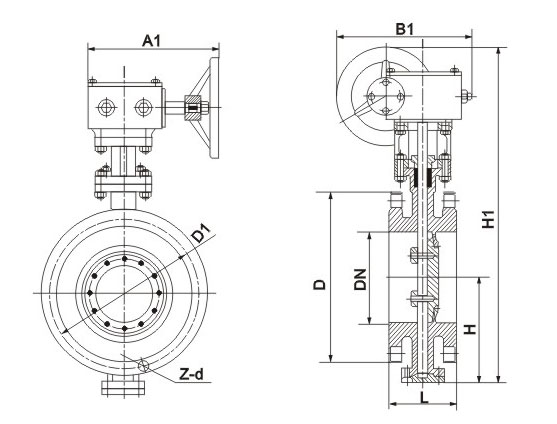

公称直径
DN 结构长度
（标准值）外形尺寸
（参考值）连接尺寸（标准值）

L H D343H PN0.6Mpa PN1.0Mpa PN1.6Mpa PN2.5Mpa PN4.0Mpa

mm in 短长 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d D D1 Z-d D D1 Z-d

50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18 165 125 4-18 165 125 4-18

65 2 1/2 112 170 115 370 180 200 180 130 4-14 185 145 4-18 185 145 4-18 185 145 8-18 185 145 8-18

80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18 200 160 8-18 200 160 8-18

100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18 235 190 8-22 235 190 8-22

125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18 270 220 8-26 270 220 8-26

150 6 140 210 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22 300 250 8-26 300 250 8-26

200 8 152 230 200 760 400 425 320 280 8-18 340 295 8-22 340 295 12-22 360 310 12-26 375 320 12-30

250 10 165 250 243 830 400 425 375 335 12-18 395 350 12-22 405 355 12-26 425 370 12-30 450 385 12-33

300 12 178 270 250 895 450 560 440 395 12-22 445 400 12-22 460 410 12-26 485 430 16-30 515 450 16-33

350 14 190 290 280 950 450 560 490 445 12-22 505 460 16-22 520 470 16-26 555 490 16-33 580 510 16-36

400 16 216 310 305 1190 535 580 540 495 16-22 565 515 16-26 580 525 16-30 620 550 16-36 660 585 16-39

450 18 222 330 350 1255 535 580 595 550 16-22 615 565 20-26 640 585 20-30 670 600 20-36 685 610 20-39

500 20 229 350 380 1305 535 580 645 600 20-22 670 620 20-26 715 650 20-33 730 660 20-36 755 670 20-42

600 24 267 390 445 1340 570 660 755 705 20-26 780 725 20-30 840 770 20-36 845 770 20-39

700 28 292 430 480 1520 750 550 860 810 24-26 895 840 24-30 910 840 24-36 960 875 24-42

800 32 318 470 530 1710 750 550 975 920 24-30 1015 950 24-33 1025 950 24-39 1085 990 24-48

900 36 330 510 580 1810 750 550 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48

1000 40 410 550 650 1960 900 750 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56

1200 48 470 630 760 2250 1000 925 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

1400 56 530 710 850 2435 1000 925 1630 1560 36-36 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62

1600 64 600 790 1030 2780 1000 925 1830 1760 40-36 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62

1800 72 670 870 1230 3020 1100 980 2045 1970 44-39 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70

2000 80 760 950 1350 3270 1100 980 2265 2180 48-42 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
